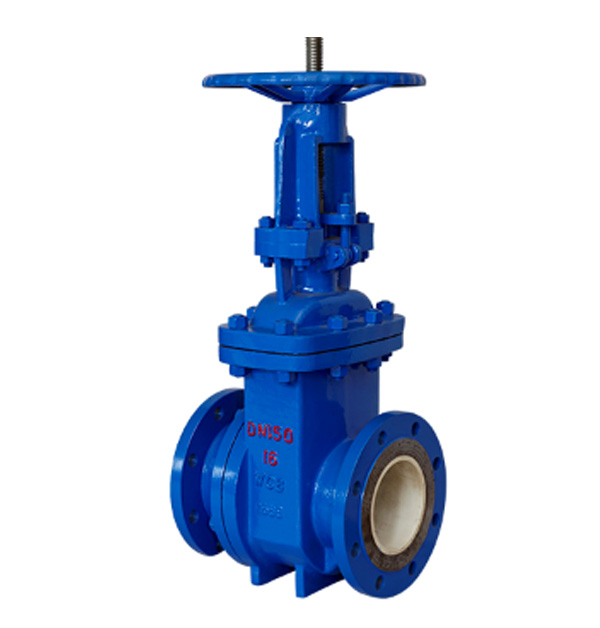

手動耐磨排渣閥PZ41TC

立即咨詢

手動排渣閥PZ41TC-10C/16/25C,電動陶瓷排渣閥PZ941TC-10C/16C/25C電動陶瓷排渣閥特點說明：

手動耐磨排渣閥簡介：

陶瓷排渣閥，又叫陶瓷漿液閥，陶瓷排渣閘閥，是陶瓷閘閥的一種。它的閥體采用碳鋼(WCB)材質，內襯采用ZTA工程陶瓷。排渣閥主要適用于礦料礦漿和灰渣漿液等介質。按照不同工況可采用不同的驅動方式，有電動，手動和錐齒輪傳動。排渣閥連接方式一般采用法蘭式連接。

陶瓷排渣閘閥適用于公稱壓力0.6～4.0MPa，工作溫度-29～400℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。

手動耐磨排渣閥產品結構特點：

1、密封可靠、性能優良、造型美觀、互換性好。

2、閘板、閥座密封面采用工程陶瓷材料，按引進美國的先Jin工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。

3、閥體通道和內腔可鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統可有Xiao地延長系統的使用壽命。

4、采用高性能填料。

手動耐磨排渣閥主要性能規范

公稱壓力	PN
殼體試驗	1.5XPN
密封試驗	1.1XPN
工作溫度	橡膠≤80℃四氟密封≤180℃硬密封≤425℃
適用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物

手動耐磨排渣閥主要外形及連接尺寸單位Unit：mm

公稱壓力(MPa)	公稱通徑	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400

手動耐磨排渣閥應用范圍一般為：

1、采礦、鋼鐵工業――用于煤炭、濾渣漿等；

2、凈化裝置――用于廢水、泥漿、污物及帶有懸浮物的澄清水；

3、造紙工業――用于任何濃度紙漿、料水混合物；

4、電站除灰――用于灰渣漿液。

手動耐磨排渣閥產品特點：

1、體積小，重量輕；

2、完全敞開的通道，可以防止介質在閥內沉積；

3、流阻小；

4、安裝維修方便；

5、耐磨性、耐腐性及密封性大大延長了閥門的壽命。

6、出口部位采用流線型設計，可以有Xiao防止積渣

7、啟閉靈活，密封性能好

8、閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護

9、采用手動、氣動和電動等傳動方式

手動耐磨排渣閥產品應用：

陶瓷排渣閥主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它的性能。陶瓷閥門能滿足高磨損、強腐蝕的使用環境，尤其突出的特點是超長的使用壽命，陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。隨著科學技術的不斷發展和進步，陶瓷材料從配方、成型、加工及裝配工藝等各方面的技術更加趨于成熟和完備，陶瓷閥門以其良好的性能越來得到閥門行業人士的認同。利用制造陶瓷閥門的成功經驗還可以推廣應用于更廣泛的工程領域。
